概述

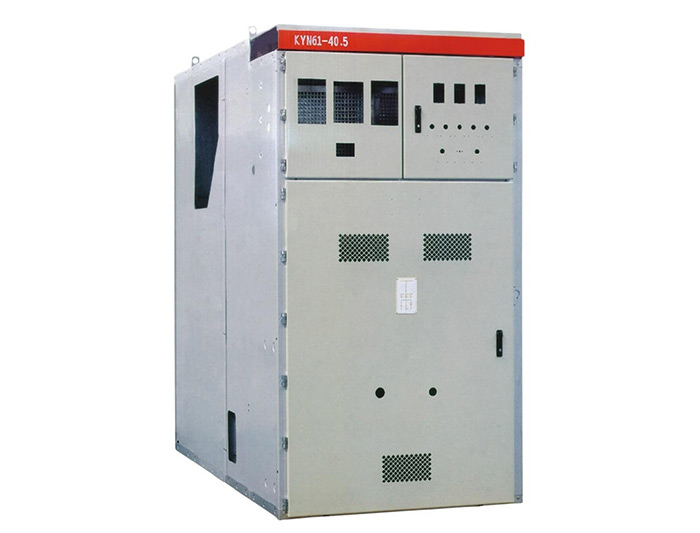

　　KYN61A-40.5型小型化鎧裝式金屬封閉開關設備，是近期由西安高壓電器研究所主持設計、研制開發的新產品。柜架按金屬封閉鎧裝移開式結構設計，柜內配用新型全絕緣真空斷路器六氟化硫斷路器。柜體采用組裝式結構，提高了外觀質量和制造精度，縮短了生產周期。開關柜的各項正常操作，都能在高壓隔室關閉條件下進行。本產品符合IEC-60298、GB3906、及DL404等標準的要求，并具備完善的“五防”功能。

　　本開關柜使用在40.5kv三相交流50Hz電力系統中，作為發電廠、變電所及工礦企業的配電室接受分配電能之用；對電路具有控制、保護和監測等功能。除廣泛用于一般電力系統外，還可使用頻繁操作的場所。使用環境條件按GB3906-90((3-35KV交流金屬封閉開關設備））所規定的正常使用條件。

　　正常使用條件：

　　1 周圍空氣溫度-15°C~+40°C

　　2 海拔高度：1000m及以下

　　3 溫度條件：

　　日平均值不大于95%，水蒸氣壓力日平均值不超過2.2KPA。

　　月平均值不大于90%，水蒸氣壓力月均值不超過1.8KPA。

　　4 地震強度：不超過8度；

　　5 沒有腐蝕性或可燃性氣體等明顯污染的場所。

　　注：超出上述正常使用條件時，用戶可與本公司協商。

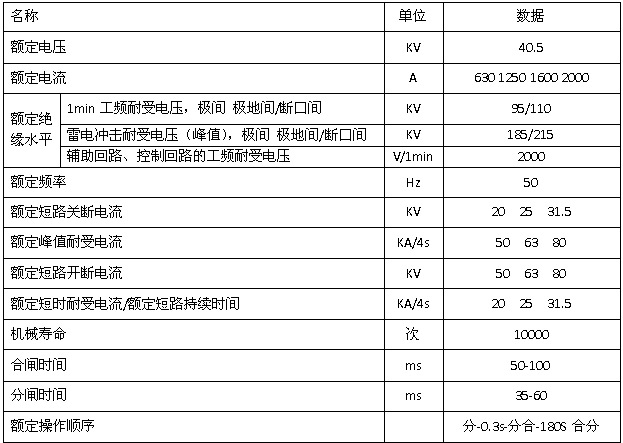

　　1 KYN61-40.5(z)型開關設備技術參數

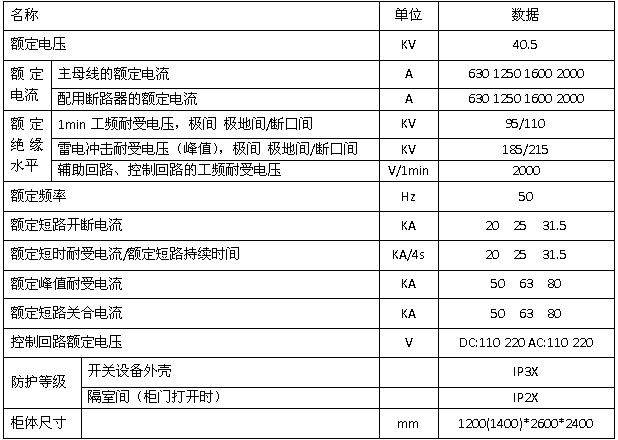

　　2 ZN85-40.5型斷路器配彈簧操動機構（一體）技術參數

　　主電路方案

　　本開關柜主電路方案共27個，但不包括由于輔助電路控制與保護的變化而派生方案和規格。

　　結構特征

　　開關柜結構按其組成可分為柜體、手車兩大部分。柜體為薄鋼板彎制，用螺栓組裝成型。典型方案按功能特征，柜體又可分為繼電器、儀表室、手車室、電纜室和母線室四部分，各部分以接地的金屬隔板分隔。其外殼防護等級為IP3X；手車室門打開，斷路器手車處于斷開，試驗位置時防護等級為IP2X

　　本開關柜具有電纜進出線、架空進出線，母線聯絡，隔離，電壓互感器，避雷器等其它一次方案。

　　在電纜室里裝有電流互感器，接地開關等，寬裕的空間條件便于多根電纜連接。

　　觸頭盒前裝有金屬活門，上下活門在手車從斷開，試驗位置運動到工作位置過程中自動打開，當手車反方向運動時自動關閉。形成有效隔離。

　　1、斷路器手車

　　手車上裝有新型全絕緣真空斷路器或六氟化硫斷路器。手車車架中裝有絲杠螺母推進機構，超越離合器。絲杠螺母推進機構輕松地操作使手車在斷開、試驗位置和工作位置之間移動、借助絲杠螺母的自鎖性可使手車可靠地鎖定在工作位置，防止因電動力的作用引起手車竄動而引發事故。超越離合器在手車移動退至斷開、試驗位置和進至工作位置時起作用，是操作軸與絲杠軸自動脫離而空轉，可防止誤操作而損壞推進機構。

　　2、聯鎖

　　主開關、手車、接地開關及柜門之間的聯鎖均采用強制性機械閉鎖方式，滿足 五防 功能。

　　斷路器手車只有在斷開、試驗位置工作位置時，斷路器才能進行合閘操作，而且在斷路器合閘后，手車的推進機構無法操作，以防止帶負荷推拉斷路器手車。

　　只有當接地開關處在分閘狀態時，斷路器手車才能從斷開/試驗位置運動至工作位置，僅當斷路器手車處于斷開、試驗位置時，接地開關才能進行合閘操作，這樣實現了防止帶電誤合接地開關。

　　斷路器手車處于試驗或工作位置而沒有控制電壓時，僅能手動分閘而不能合閘

　　斷路器手車在工作位置時，二次插頭被鎖住不能拔除。

　　3、母線

　　主回路采用銅圓管環氧流化絕緣母線，連接頭配有阻燃材料注塑而成的絕緣套，主母線為分段母線，相鄰柜間用母線套管隔開，能有效地防止事故蔓延，同時對主母線起到輔助支撐作用。

　　4、電壓監視裝置

　　電壓監視絕緣子與接地開關組合為一體，終端顯示裝置置于開關柜的正面，并能在50%額定電壓下發出可見光，具有比較可靠的防護人身安全的措施。
